Guidage linéaire industriel

Le guidage linéaire permet le déplacement précis d'une charge selon un axe rectiligne. FIT propose arbres rectifiés, douilles à billes, paliers linéaires, brides d'arbre, guidages sur rails à billes ou à rouleaux, et leurs accessoires. Composants conformes aux normes ISO h6/h7, compatibles avec les principales marques (SKF, INA, THK, HIWIN, Bosch Rexroth) pour vos applications de manutention, automatisation et machine-outil.

  • Accessoires

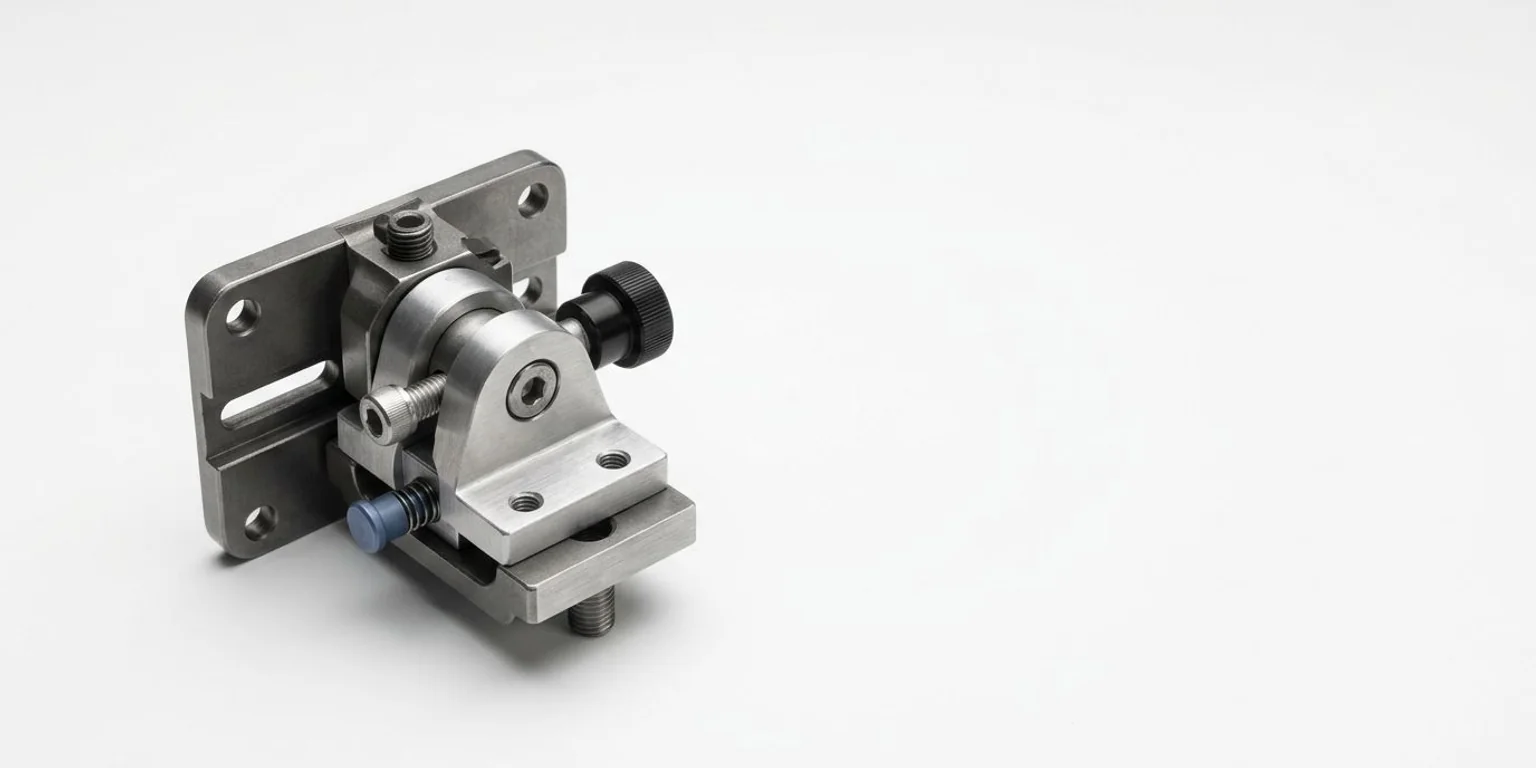

    Accessoires du guidage linéaire : graisseurs, joints d'étanchéité, soufflets de protection, supports d'arbre intermédiaires, cales de réglage, vis et écrous spécifiques. Composants destinés à compléter une installation de guidage par douille à billes ou rails profilés.

  • Arbres

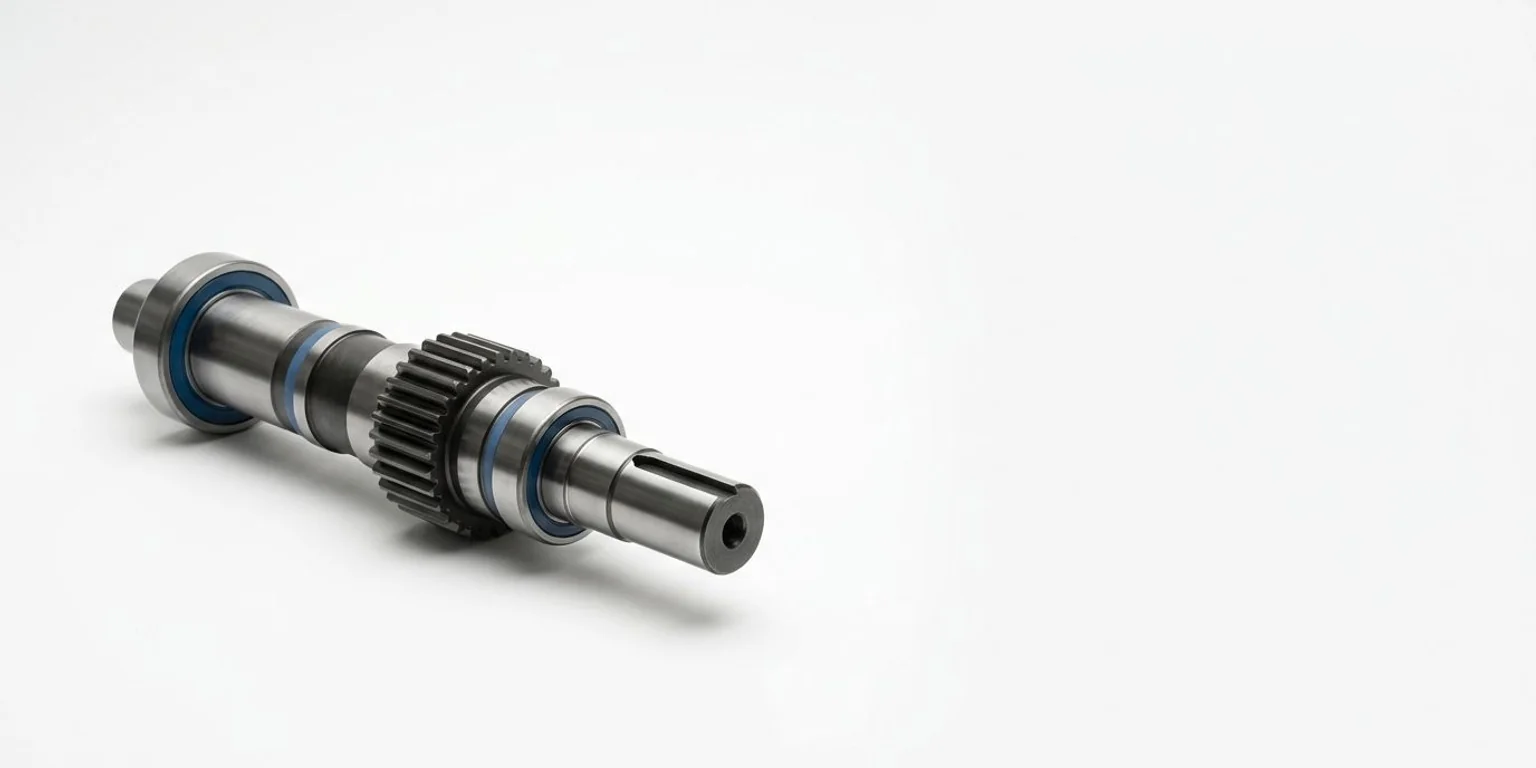

    Les arbres de guidage linéaire sont des barres en acier traité rectifié haute précision (classe h6), servant de chemin de roulement aux douilles à billes ou aux supports linéaires. Aciers Cr40 ou Cf53 trempés à HRC 60-62, diamètres standards 8 à 80 mm, longueurs jusqu'à 6 m.

  • Brides D'Arbre

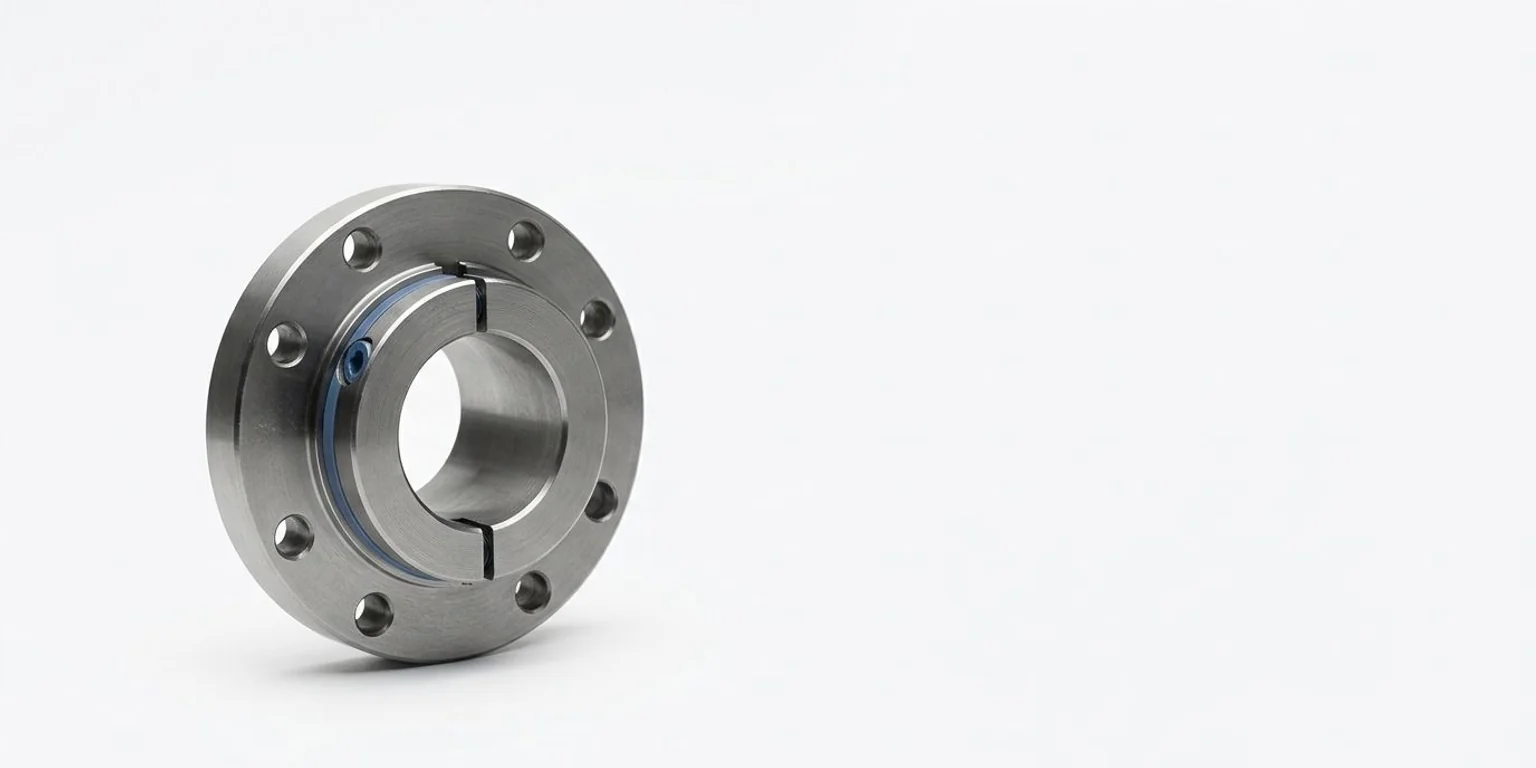

    Les brides d'arbre (séries SHF, SK, SH selon JIS B 0202) fixent l'extrémité d'un arbre de guidage cylindrique sur un châssis. Réalisées en acier ou aluminium, elles assurent la stabilité de la portée arbre côté libre ou côté fixe. Diamètres 8 à 80 mm.

À propos de guidage

Le guidage linéaire remplace les solutions à coulisseaux traditionnels dans toutes les applications exigeant précision, rigidité et faible coefficient de frottement. Trois familles cohabitent : les guidages sur arbre cylindrique (douilles à billes type LM/KH), les guidages sur rail profilé (à billes type HG/SR ou à rouleaux type HRC/SRG), et les guidages à crémaillère ou à galets pour charges très lourdes.

Le choix dépend de la charge admissible (statique C0 et dynamique C), de la précision recherchée (normale, P, SP, UP selon DIN 645), de la vitesse maximale et de la course utile. Les douilles à billes ouvertes type LMK ou fermées type LMB s'utilisent avec des arbres rectifiés Cr40 trempés HRC 60, classe h6, en standard 8 à 80 mm de diamètre. Les rails à billes série 15, 20, 25, 30, 35, 45 et 55 couvrent des charges jusqu'à 200 kN avec des durées de vie de plusieurs milliers de kilomètres.

Les brides d'arbre (SHF, SK) assurent la fixation rigide aux extrémités, tandis que les supports d'arbre intermédiaires (SH, MSH) limitent la flèche sur les courses longues. Privilégiez les graisses lithium pour service standard ou les graisses synthétiques pour environnements salissants. Pour les applications en salle blanche ou agroalimentaire, des variantes inox et joints à lèvres double sont disponibles.

Questions fréquentes — Guidage

  • Comment choisir entre un guidage sur arbre et un guidage sur rail profilé ?
    Le choix dépend des exigences de précision et de charge. Les douilles sur arbres offrent une solution économique pour les courses illimitées avec un faible coefficient de frottement. Pour les applications exigeant une rigidité supérieure et des capacités de charge dynamique pouvant atteindre 200 kN, il convient de privilégier la famille des guidages sur rails. Ces derniers sont recommandés lorsque la précision de trajectoire est critique, tandis que les systèmes sur arbres cylindriques sont adaptés aux configurations mécaniques standards.
  • Quelle solution retenir pour des charges très lourdes ?
    Pour les charges très lourdes, la gamme des guidages sur rails profilés, à billes ou à rouleaux, est la plus appropriée, supportant jusqu'à 200 kN. Alternativement, les systèmes à crémaillère ou à galets sont spécifiquement conçus pour ces environnements de forte contrainte. Il est impératif de vérifier les valeurs de charge statique C0 et dynamique C pour garantir la pérennité de l'installation, en complément des supports d'arbre si la longueur de course nécessite de limiter la flèche.

Catégorie Guidage

  • Rail de guidage

  • Guidage linéaire

  • Rail de guidage linéaire

  • Vis à billes

  • Rail de guidage bosch

  • Bosch rail de guidage

  • Douille à billes

  • Galet guidage linéaire

  • Guidage linéaire à galet

  • Guidage linéaire forte charge

  • Guidage linéaire galet

  • Guidage linéaire à galets

MecaIndus

Fournitures industrielles techniques, expédiées directement par nos partenaires français.

SAS IAvarone Conseil
8 ter boulevard Léon Malfreyt
63000 Clermont-Ferrand, France

Boutique

AccueilRechercheMon compteContact

Informations légales

Mentions légalesCGVCGUConfidentialitéCookies

© 2026 MecaIndus — Fournitures Industrielles Techniques

Douilles

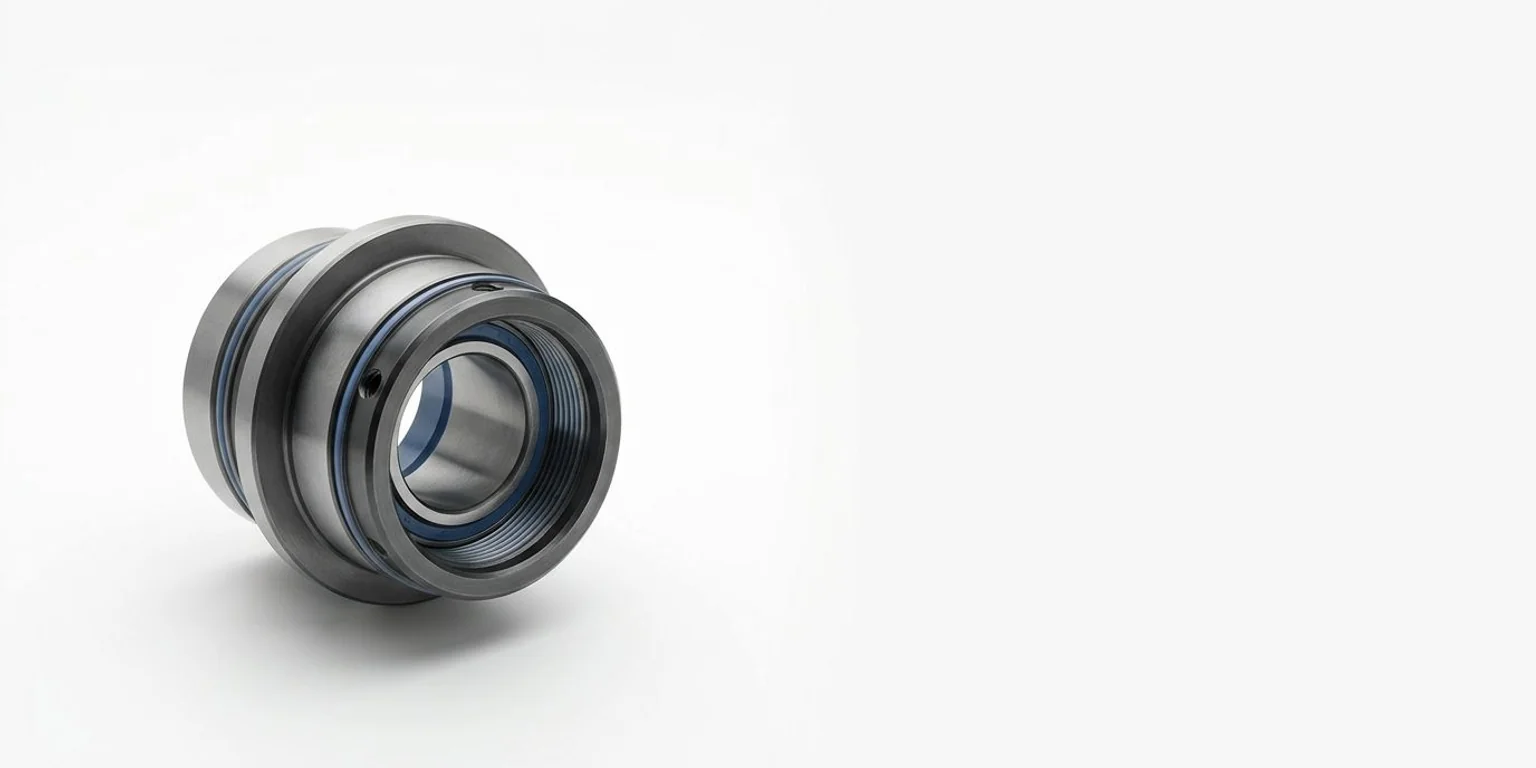

Les douilles à billes (linear ball bushings) coulissent sur arbre de guidage rectifié et constituent le système de guidage linéaire le plus économique. Séries LM, KH, KBS, KBH selon norme DIN 644. Diamètres internes 6 à 80 mm, course illimitée, faible coefficient de frottement (μ ≈ 0,002).

  • Paliers

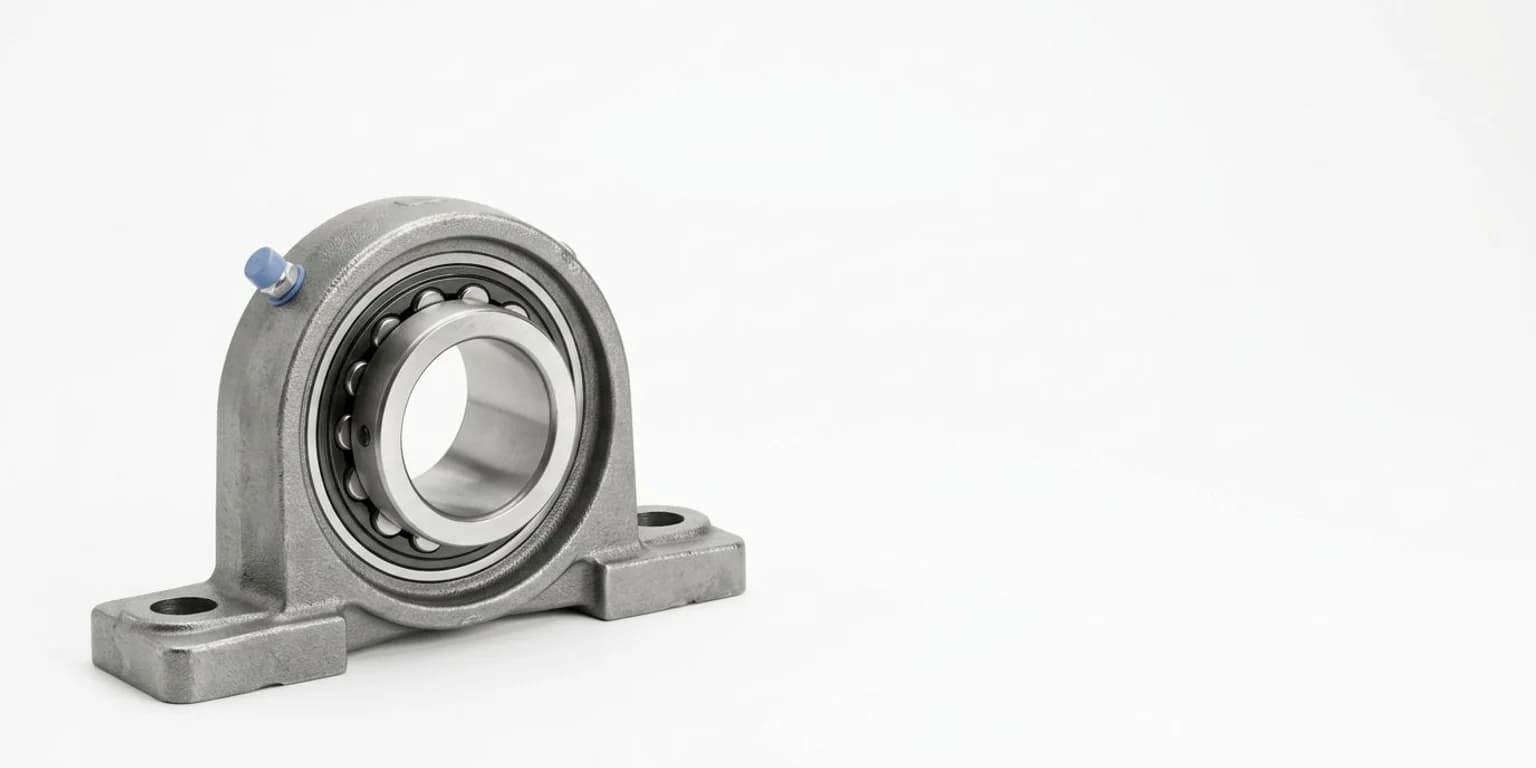

    Les paliers linéaires (paliers à douille) intègrent une douille à billes dans un boîtier prêt à monter (en aluminium, acier ou plastique). Solutions LHFR, LHSS, SBR pour fixation directe sur châssis. Diamètres 8 à 80 mm, étanchéité intégrée, lubrification à vie.

  • Sur Rails

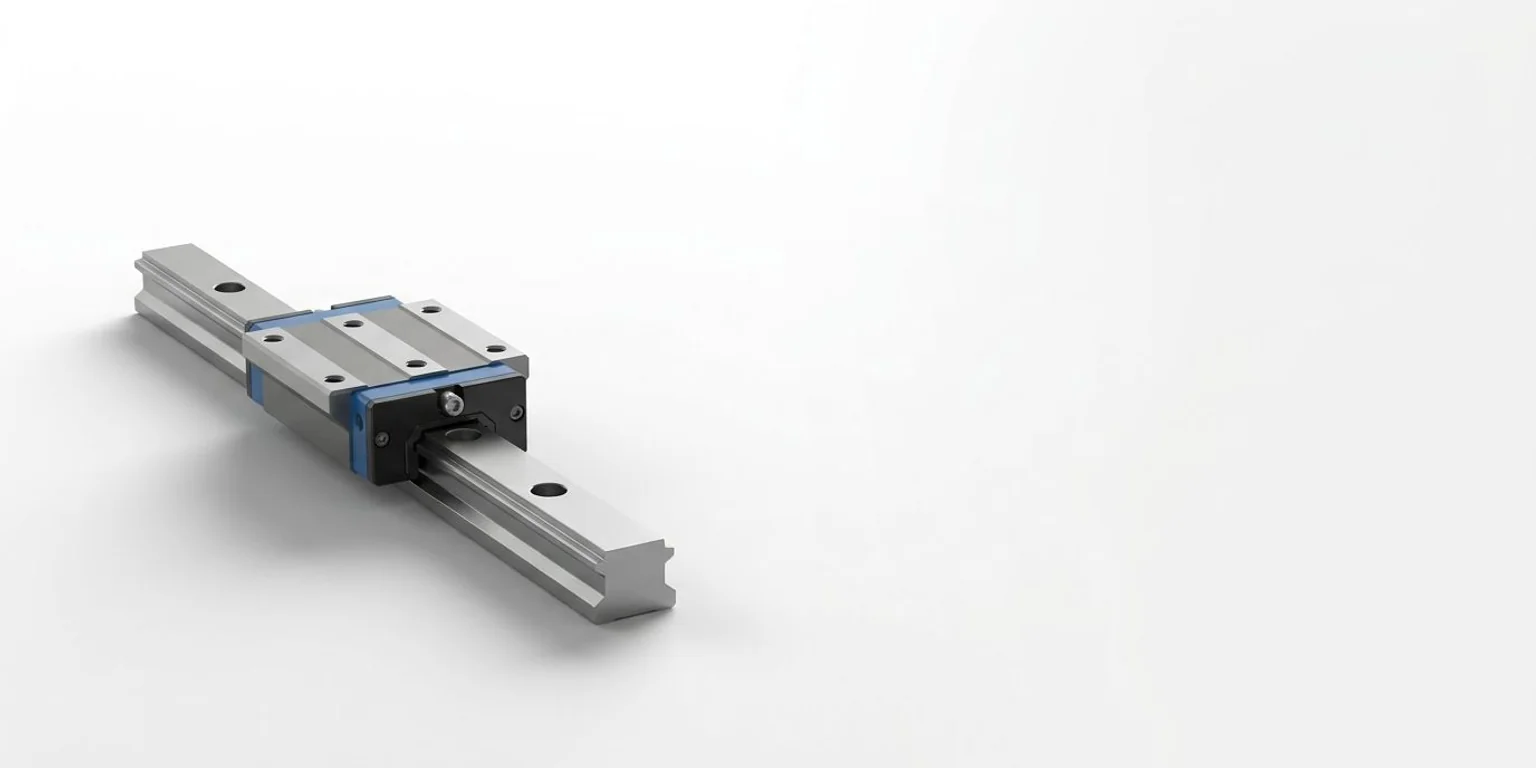

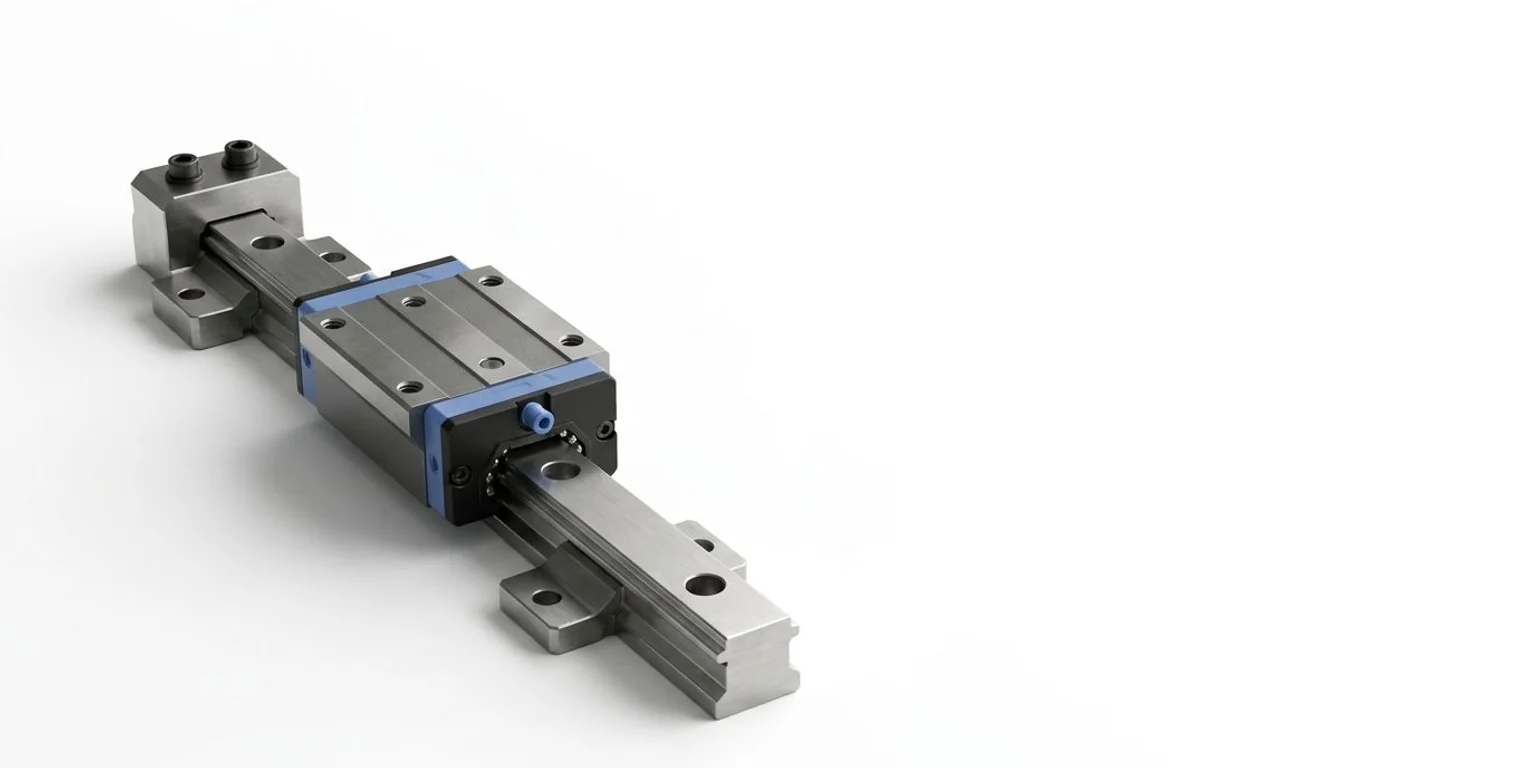

    Les guidages sur rails (rails à billes ou à rouleaux profilés) offrent la plus haute précision et rigidité parmi les solutions de guidage linéaire. Séries 15, 20, 25, 30, 35, 45, 55 selon la charge. Capacité dynamique de 5 à 200 kN. Standards THK, HIWIN, Bosch Rexroth, Schneeberger, NSK.

    • Faut-il choisir des paliers linéaires ou des douilles à billes séparées ?
    Le choix dépend de la facilité d'intégration sur le châssis. Les douilles à billes constituent le système de guidage linéaire le plus économique, nécessitant un montage sur arbre rectifié. À l'inverse, les paliers linéaires intègrent la douille directement dans un boîtier prêt à monter, facilitant ainsi la fixation directe. Si le gain de temps lors de l'assemblage et une étanchéité intégrée sont requis, les paliers tels que LHFR ou SBR sont préférables aux douilles seules.
  • Quels sont les critères pour sélectionner les bons arbres de guidage ?
    La sélection repose sur la compatibilité avec les diamètres des douilles, standardisés de 8 à 80 mm. Il est nécessaire d'utiliser des arbres rectifiés en acier Cr40 ou Cf53, trempés HRC 60-62 pour garantir la classe de précision h6. Pour les montages, l'utilisation de brides d'arbre des séries SHF ou SK est recommandée pour assurer une fixation stable, tandis que des supports intermédiaires de type SH ou MSH sont indispensables pour limiter la flexion sur les courses longues.
  • Quelles précautions prendre pour un guidage en milieu salissant ou agroalimentaire ?
    En environnement salissant, l'emploi de graisses synthétiques est préconisé, contrairement aux graisses lithium destinées aux services standards. Pour les applications en salle blanche ou dans l'agroalimentaire, des variantes en acier inox sont disponibles pour limiter la corrosion. Il est également recommandé d'ajouter des accessoires tels que des joints à lèvres double ou des soufflets de protection pour préserver la durée de vie des chemins de roulement et garantir le bon fonctionnement des douilles ou des rails.
