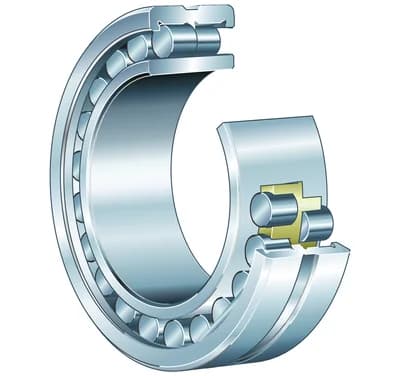

Roulements à rouleaux cylindriques de précision à NNU4944-S-M-SP-C3 FAG

Spécifications techniques FAG NNU4944-S-M-SP-C3

Ø ext.

300 mm

Ø int.

220 mm

Charge de base statique

1140000 N

Charge de base dynamique

510000 N

FAQ Roulements à rouleaux cylindriques de précision à NNU4944-S-M-SP-C3

Quelle est la signification du jeu interne C3 pour ce roulement de précision ?

Le suffixe C3 indique un jeu interne radial supérieur à la normale. Ce choix est préconisé pour compenser les dilatations thermiques en fonctionnement ou pour permettre un ajustement serré sur l'arbre, garantissant ainsi le maintien de la précision de rotation sous charge.

Comment interpréter les capacités de charge C et C0 pour le dimensionnement ?

La charge dynamique (C = 510 000 N) est utilisée pour calculer la durée de vie nominale en rotation, tandis que la charge statique (C0 = 1 140 000 N) sert à vérifier la résistance aux déformations permanentes sous des charges appliquées à l'arrêt ou à très faible vitesse. Le dimensionnement doit impérativement respecter ces limites pour éviter toute défaillance prématurée.

Quelles précautions prendre lors du montage de ce roulement de précision ?

En raison de sa classe de précision SP, ce roulement exige une propreté absolue et un montage soigné pour préserver ses tolérances géométriques. Il est recommandé d'utiliser des outils de montage adaptés pour appliquer l'effort sur la bague ajustée serrée, évitant ainsi la transmission des forces de montage à travers les éléments roulants.
