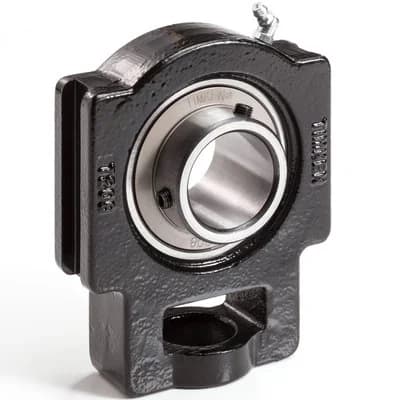

Paliers à Billes de type UC UCT205-14 TIMKEN
Palier autoaligneur TIMKEN UCT205-14, corps tendeur en fonte. Ø int. 22,225 mm, Ø ext. 97 mm, largeur 89 mm. Charges : dyn. 7850 N, stat. 14000 N.
SKU interne : 397704
- Marque
- TIMKEN
- Référence
- UCT205-14
- Ø int.
- 22,225 mm
- Ø ext.
- 97 mm
- Largeur
- 89 mm
Sur devisRéponse sous 24 h ouvrées
- Expédition directe fournisseur
- Numéro de suivi communiqué par email
Spécifications techniques TIMKEN UCT205-14
- Largeur
- 89 mm
- Ø ext.
- 97 mm
- Ø int.
- 22,225 mm
- Matière
- Fonte
- Forme du corps
- Tendeur
- Type de roulement
- Vis sans tête
- Charge de base statique
- 14000 N
- Charge de base dynamique
- 7850 N
FAQ Paliers à Billes de type UC UCT205-14
- Quelle est la fonction du corps en forme de tendeur sur ce palier ?
- Le corps de type tendeur est conçu pour permettre un réglage de la tension ou de l'alignement de l'arbre au sein d'un mécanisme. Il est particulièrement adapté aux systèmes de convoyage ou de transmission nécessitant un ajustement précis de l'entraxe.
- Comment interpréter les capacités de charge dynamique et statique pour le dimensionnement ?
- La charge dynamique de 7850 N définit la capacité du roulement en rotation, tandis que la charge statique de 14000 N correspond à la limite de déformation permanente admissible à l'arrêt. Le choix doit garantir que les efforts appliqués en service ne dépassent pas ces valeurs nominales selon les conditions d'utilisation.
- Quelles sont les précautions de montage pour ce modèle à vis sans tête ?
- Le blocage sur l'arbre s'effectue via la vis sans tête intégrée au roulement. Il est impératif de s'assurer que l'arbre est propre et sans bavure avant l'insertion, puis de serrer la vis au couple préconisé pour éviter tout glissement ou endommagement de l'axe.
