Guidage à recirculations de billes kuve KWVE25-B-NL-V2-G1 INA LINEAIRE

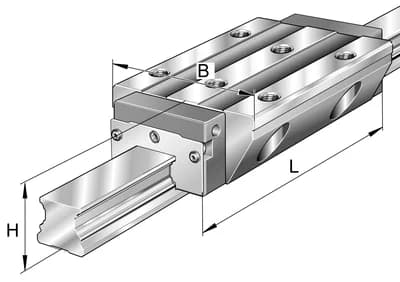

Patin à billes INA LINEAIRE KWVE25-B-NL-V2-G1, taille 25, version étroite et longue. Haute précision classe G1, précharge V2 pour guidages linéaires.
SKU interne : 565131
- Marque
- INA LINEAIRE
- Référence
- KWVE25-B-NL-V2-G1
Sur devisRéponse sous 24 h ouvrées
- Expédition directe fournisseur
- Numéro de suivi communiqué par email
FAQ Guidage à recirculations de billes kuve KWVE25-B-NL-V2-G1
- Quelle est la signification de la classe de précision G1 et de la précharge V2 ?
- La classe G1 désigne une précision de fonctionnement élevée, adaptée aux applications exigeant une grande exactitude de guidage. La précharge V2 indique une précharge élevée, augmentant la rigidité du système pour limiter les déformations sous charge, idéale pour les environnements à fortes sollicitations mécaniques.
- Comment interpréter la désignation NL pour ce patin ?
- L'indice NL correspond à une version étroite (N) et longue (L) du patin. Cette configuration permet d'optimiser l'encombrement latéral tout en augmentant la capacité de charge et la stabilité du guidage grâce à une longueur de contact accrue sur le rail.
- Quelles sont les précautions à prendre lors du montage de ce patin ?
- Le montage doit impérativement s'effectuer sur un rail de la même série dimensionnelle 25. Il est essentiel de respecter les tolérances de parallélisme et de planéité des surfaces de montage pour garantir le bon fonctionnement de la recirculation des billes et éviter une usure prématurée.
