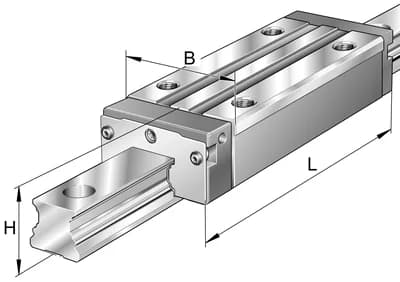

Guidage à recirculations de billes kuve KWVE45-B-SNL-V2-G2 INA LINEAIRE
Guidage à recirculation de billes INA LINEAIRE KWVE45-B-SNL-V2-G2. Taille 45, version haute, montage par le haut. Précision classe G2, précharge V2.
SKU interne : 566003
- Marque
- INA LINEAIRE
- Référence
- KWVE45-B-SNL-V2-G2
Sur devisRéponse sous 24 h ouvrées
- Expédition directe fournisseur
- Numéro de suivi communiqué par email
FAQ Guidage à recirculations de billes kuve KWVE45-B-SNL-V2-G2
- Quelle est la signification de la classe de précision G2 et de la précharge V2 pour ce patin ?
- La classe de précision G2 définit les tolérances dimensionnelles strictes du patin pour des applications de haute précision. La précharge V2 indique un jeu réduit ou une légère précharge, augmentant la rigidité du guidage et améliorant la précision de guidage sous charge.
- Comment interpréter la désignation 'SNL' pour le montage et l'interchangeabilité ?
- La désignation SNL confirme qu'il s'agit d'un patin de type standard, étroit et long, conçu pour un montage par le haut. Cette référence est strictement interchangeable avec les rails de la série KWVE de taille 45 respectant les normes dimensionnelles DIN 645-1.
- Quelles précautions observer lors de l'installation de ce guidage à recirculation de billes ?
- Il est impératif de s'assurer que les surfaces de montage sont rectifiées et propres pour garantir la précision de la classe G2. Lors de l'engagement du patin sur le rail, utilisez impérativement un mandrin de montage pour éviter la perte de billes et assurer l'alignement correct des chemins de roulement.
