Roulement de broche NNU4934-S-M-SP FAG

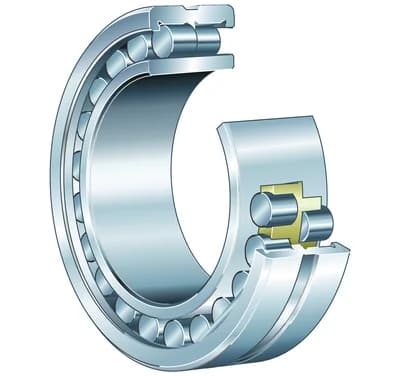

Roulement de broche FAG NNU4934-S-M-SP, rouleaux cylindriques, Ø int. 170 mm / Ø ext. 230 mm. Conception NNU avec epaulement fixe sur bague extérieure.
Interne SKU: 1009748
- Marke
- FAG
- Referenz
- NNU4934-S-M-SP
- Innen-Ø
- 170 mm
- Außen-Ø
- 230 mm
Sur devisRéponse sous 24 h ouvrées
- Direktversand ab Lieferant
- Sendungsnummer per E-Mail mitgeteilt
Technische Daten FAG NNU4934-S-M-SP
- Außen-Ø
- 230 mm
- Innen-Ø
- 170 mm
- Absatz
- Epaulement fixe par bague extérieure (NNU)
- Statische Tragzahl
- 700000 N
- Dynamische Tragzahl
- 340000 N
FAQ Roulement de broche NNU4934-S-M-SP
- Quelle est la signification de la désignation NNU pour ce roulement ?
- La désignation NNU indique une configuration de roulement à rouleaux cylindriques à double rangée. Cette conception intègre un épaulement fixe sur la bague extérieure, assurant un guidage axial spécifique pour les applications de broches de haute précision.
- Comment interpréter les capacités de charge dynamique et statique pour le dimensionnement ?
- Ce roulement présente une capacité de charge dynamique de 340 000 N et une capacité de charge statique de 700 000 N. Ces valeurs doivent être comparées aux efforts radiaux calculés de votre application pour garantir la durée de vie nominale selon les méthodes de calcul ISO 281.
- Quelles précautions observer lors de l'intégration de ce roulement de broche ?
- En raison de sa conception de précision, le montage doit être effectué dans un environnement propre pour éviter toute pollution des chemins de roulement. Assurez-vous que les tolérances de l'arbre et du logement sont conformes aux spécifications de montage pour roulements de broche afin de ne pas altérer le jeu interne du roulement.
