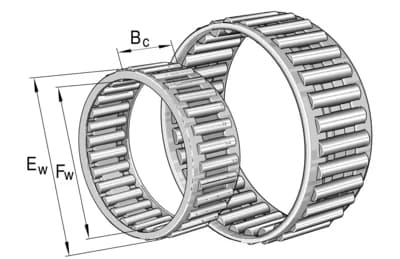

Cage à aiguilles K22X26X17-A/0-7 INA
Cage à aiguilles INA K22X26X17-A/0-7. Dimensions : 22x26x17 mm. Capacité de charge dynamique 13700 N, vitesse limite jusqu'à 20400 tr/min.
Interne SKU: 146610
- Marke
- INA
- Referenz
- K22X26X17-A/0-7
- Innen-Ø
- 22 mm
- Außen-Ø
- 26 mm
- Breite
- 17 mm
Sur devisRéponse sous 24 h ouvrées
- Direktversand ab Lieferant
- Sendungsnummer per E-Mail mitgeteilt
Technische Daten INA K22X26X17-A/0-7
- Breite
- 17 mm
- Außen-Ø
- 26 mm
- Innen-Ø
- 22 mm
- Maximale Drehzahl
- 20400 tr/min
- Grunddrehzahl
- 11500 tr/min
- Statische Tragzahl
- 22700 N
- Dynamische Tragzahl
- 13700 N
FAQ Cage à aiguilles K22X26X17-A/0-7
- Comment interpréter les capacités de charge dynamique et statique pour le dimensionnement ?
- La charge dynamique de 13700 N sert au calcul de la durée de vie nominale en rotation. La charge statique de 22700 N doit être utilisée pour vérifier la résistance à la déformation permanente lorsque le roulement est soumis à des charges à l'arrêt ou à de très faibles vitesses.
- Quelle est la différence entre la vitesse de base et la vitesse maximale admissible ?
- La vitesse de base de 11500 tr/min correspond à la limite thermique standard pour un fonctionnement continu. La vitesse maximale de 20400 tr/min peut être atteinte sous des conditions de lubrification et de refroidissement optimisées, tout en respectant les tolérances de montage.
- Quelles sont les précautions essentielles pour le montage de cette cage à aiguilles ?
- La cage nécessite des pistes de roulement trempées et rectifiées sur l'arbre et dans le logement, car elle ne possède pas de bagues intégrées. Assurez-vous que les surfaces de contact respectent les tolérances dimensionnelles pour garantir le jeu de fonctionnement interne requis.
