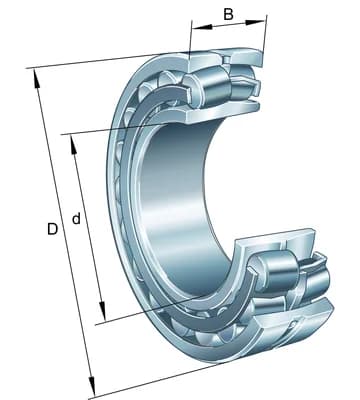

Roulement radial à rouleaux sphériques 23138-E1-XL-K-TVPB-C3 FAG
Roulement à rouleaux sphériques FAG 23138-E1-XL-K-TVPB-C3, 190x320x104 mm. Modèle à 2 rangées, haute capacité de charge dynamique de 1610 kN.
Interne SKU: 224570
- Marke
- FAG
- Referenz
- 23138-E1-XL-K-TVPB-C3
- Innen-Ø
- 190 mm
- Außen-Ø
- 320 mm
- Breite
- 104 mm
Sur devisRéponse sous 24 h ouvrées
- Direktversand ab Lieferant
- Sendungsnummer per E-Mail mitgeteilt
Technische Daten FAG 23138-E1-XL-K-TVPB-C3
- Breite
- 104 mm
- Außen-Ø
- 320 mm
- Innen-Ø
- 190 mm
- Maximale Drehzahl
- 2070 tr/min
- Grunddrehzahl
- 1260 tr/min
- Reihenzahl
- 2
- Lagerbaureihe
- 23000
- Statische Tragzahl
- 2220000 N
- Dynamische Tragzahl
- 1610000 N
- Breite Innenring
- 104 mm
FAQ Roulement radial à rouleaux sphériques 23138-E1-XL-K-TVPB-C3
- Quelle est la signification du suffixe C3 pour ce roulement ?
- Le suffixe C3 indique un jeu interne radial supérieur au jeu normal. Cette caractéristique est essentielle pour compenser les dilatations thermiques en fonctionnement ou les ajustements serrés sur l'arbre.
- Comment interpréter les capacités de charge C et C0 pour le dimensionnement ?
- La charge dynamique (C) de 1610 kN est utilisée pour calculer la durée de vie en rotation, tandis que la charge statique (C0) de 2220 kN définit la limite de charge admissible sans déformation permanente. Ces valeurs permettent de valider la tenue du roulement sous des charges radiales élevées.
- Quelles précautions prendre concernant les vitesses de rotation indiquées ?
- La vitesse de base de 1260 tr/min constitue la référence thermique pour le dimensionnement, tandis que la vitesse limite de 2070 tr/min ne doit pas être dépassée en service. Le respect de ces seuils garantit le maintien des conditions de lubrification et la longévité du roulement.
Varianten vergleichen (20)
| Sélection | Référence | Lagerluft | Prix HT |
|---|---|---|---|
| 1008830 | — | Sur devisRéponse sous 24 h ouvrées | |
| 1008831 | — | Sur devisRéponse sous 24 h ouvrées | |
| 224564 | — | Sur devisRéponse sous 24 h ouvrées | |
| 224565 | — | Sur devisRéponse sous 24 h ouvrées | |
| 224566 | — | Sur devisRéponse sous 24 h ouvrées | |
| 224567 | — | Sur devisRéponse sous 24 h ouvrées | |
| 224569 | — | Sur devisRéponse sous 24 h ouvrées | |
| 224570 | — | Sur devisRéponse sous 24 h ouvrées | |
| 224731 | — | Sur devisRéponse sous 24 h ouvrées | |
| 224732 | — | Sur devisRéponse sous 24 h ouvrées | |
| 227620 | — | Sur devisRéponse sous 24 h ouvrées | |
| 227621 | — | Sur devisRéponse sous 24 h ouvrées | |
| 227623 | — | Sur devisRéponse sous 24 h ouvrées | |
| 227624 | C4 | Sur devisRéponse sous 24 h ouvrées | |
| 227625 | — | Sur devisRéponse sous 24 h ouvrées | |
| 227626 | — | Sur devisRéponse sous 24 h ouvrées | |
| 227635 | C3 | Sur devisRéponse sous 24 h ouvrées | |
| 227636 | Normal | Sur devisRéponse sous 24 h ouvrées | |
| 227637 | C3 | Sur devisRéponse sous 24 h ouvrées | |
| 227638 | Normal | Sur devisRéponse sous 24 h ouvrées |
