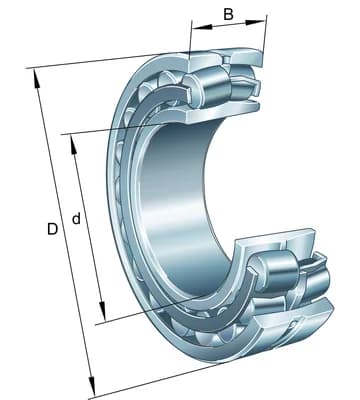

Roulement radial à rouleaux sphériques 23222-E1-XL-K-TVPB-C3 FAG

Technische Daten FAG 23222-E1-XL-K-TVPB-C3

Breite

69,8 mm

Außen-Ø

200 mm

Innen-Ø

110 mm

Maximale Drehzahl

3250 tr/min

Grunddrehzahl

2100 tr/min

Reihenzahl

2

Lagerbaureihe

23000

Statische Tragzahl

870000 N

Dynamische Tragzahl

710000 N

Breite Innenring

69,8 mm

FAQ Roulement radial à rouleaux sphériques 23222-E1-XL-K-TVPB-C3

Quelle est la signification du jeu interne C3 sur ce roulement ?

Le suffixe C3 indique un jeu radial interne supérieur au jeu normal. Ce choix est préconisé pour compenser les dilatations thermiques en fonctionnement ou pour permettre des ajustements serrés sur l'arbre.

Comment interpréter les capacités de charge C et C0 pour le dimensionnement ?

La charge dynamique (C) de 710 000 N est utilisée pour calculer la durée de vie en rotation, tandis que la charge statique (C0) de 870 000 N sert à vérifier la résistance aux charges permanentes ou aux chocs à l'arrêt. Ces valeurs permettent de valider la tenue mécanique du roulement selon les normes ISO 281.

Quelles précautions prendre lors du montage de cette référence ?

Le suffixe K indique un alésage conique, nécessitant l'utilisation d'une douille de serrage ou de démontage adaptée pour le montage. Assurez-vous que l'ajustement sur l'arbre permet de réduire le jeu interne C3 jusqu'à obtenir le jeu de fonctionnement résiduel requis par le constructeur.
