Assemblage (rlt à rlx coniques) entretoisé - montage indirect JHM840449-90K01 TIMKEN

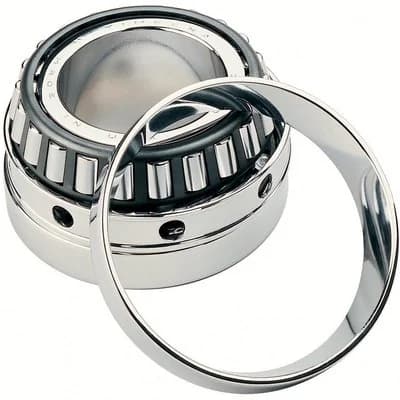

Roulement à rouleaux coniques TIMKEN JHM840449-90K01, assemblage entretoisé 2 rangées, dimensions 200x300x141 mm. Cage acier, montage indirect.
Interne SKU: 251637
- Marke
- TIMKEN
- Referenz
- JHM840449-90K01
- Innen-Ø
- 200 mm
- Außen-Ø
- 300 mm
- Breite
- 141 mm
Sur devisRéponse sous 24 h ouvrées
- Direktversand ab Lieferant
- Sendungsnummer per E-Mail mitgeteilt
Technische Daten TIMKEN JHM840449-90K01
- Maß
- Iso
- Breite
- 141 mm
- Außen-Ø
- 300 mm
- Innen-Ø
- 200 mm
- Käfigwerkstoff
- Acier
- Lagertyp
- Assemblage entretoisé - montage indirect
- Reihenzahl
- 2
- Lagergenauigkeit
- Non
- Statische Tragzahl
- 272000 N
- Dynamische Tragzahl
- 574000 N
FAQ Assemblage (rlt à rlx coniques) entretoisé - montage indirect JHM840449-90K01
- Quelle est la configuration de montage de cet assemblage entretoisé ?
- Ce roulement est conçu pour un montage indirect, ce qui signifie que les sommets des cônes convergent vers l'extérieur de l'axe. Cette configuration est particulièrement adaptée pour supporter des charges radiales et des charges axiales bidirectionnelles avec une grande rigidité.
- Comment interpréter les capacités de charge C et C0 pour le dimensionnement ?
- La charge dynamique de base (C) de 574 000 N est utilisée pour calculer la durée de vie nominale du roulement en rotation. La charge statique de base (C0) de 272 000 N doit être utilisée pour vérifier que les contraintes permanentes ne dépassent pas les limites admissibles lors de charges statiques ou de chocs importants.
- Quelles précautions prendre lors de l'installation de cet assemblage à deux rangées ?
- L'assemblage étant entretoisé, le jeu interne est prédéfini par le fabricant. Il est impératif de respecter les tolérances d'alésage et d'arbre recommandées pour les roulements de type ISO afin de ne pas altérer le jeu de fonctionnement interne lors du montage.
