Quelle est l'incidence du jeu interne C3 sur le montage de ce roulement ?

Le jeu interne C3 est supérieur au jeu normal, ce qui permet de compenser des dilatations thermiques plus importantes ou des ajustements serrés sur l'arbre ou le logement. Ce jeu est particulièrement adapté aux applications où le roulement est soumis à des régimes de rotation élevés ou à des gradients de température significatifs.

Quelle est la fonction des flasques 2Z sur ce modèle ?

Les flasques 2Z sont des protections métalliques intégrées de chaque côté du roulement. Elles assurent une protection efficace contre les poussières et les corps étrangers solides, tout en limitant les frottements par rapport à des joints à contact, ce qui permet d'atteindre une vitesse limite de 23 500 tr/min.

Comment interpréter les capacités de charge C et C0 pour le dimensionnement ?

La charge dynamique (C) de 13 300 N est utilisée pour calculer la durée de vie nominale du roulement en rotation. La charge statique (C0) de 5 300 N sert à vérifier que les déformations permanentes au point de contact entre les billes et les chemins de roulement restent admissibles lorsque le roulement est à l'arrêt ou en mouvement très lent.

FAG Roulements rigides à billes Superpop

Abbildungen unverbindlich

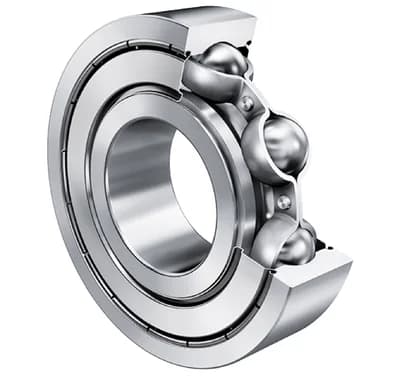

Roulements rigides à billes Superpop 6302-C-2Z-C3>V FAG

Roulement rigide à billes FAG 6302-C-2Z-C3, série 6300. Dimensions 15x42x13 mm. Équipé de deux flasques métalliques (2Z) et jeu interne C3.

Interne SKU: 993310

Marke: FAG
Referenz: 6302-C-2Z-C3>V
Innen-Ø: 15 mm
Außen-Ø: 42 mm
Breite: 13 mm
Dichtungsart: 2Z
Innenspiel: C3

Sur devisRéponse sous 24 h ouvrées

Direktversand ab Lieferant
Sendungsnummer per E-Mail mitgeteilt

Technische Daten FAG 6302-C-2Z-C3>V

Breite: 13 mm
Außen-Ø: 42 mm
Innen-Ø: 15 mm
Innenspiel: C3
Maximale Drehzahl: 23500 tr/min
Grunddrehzahl: 19200 tr/min
Reihenzahl: 1
Lagerbaureihe: 6300
Dichtungsart: 2Z
Statische Tragzahl: 5300 N
Dynamische Tragzahl: 13300 N

FAQ Roulements rigides à billes Superpop 6302-C-2Z-C3>V

Quelle est l'incidence du jeu interne C3 sur le montage de ce roulement ?: Le jeu interne C3 est supérieur au jeu normal, ce qui permet de compenser des dilatations thermiques plus importantes ou des ajustements serrés sur l'arbre ou le logement. Ce jeu est particulièrement adapté aux applications où le roulement est soumis à des régimes de rotation élevés ou à des gradients de température significatifs.
Quelle est la fonction des flasques 2Z sur ce modèle ?: Les flasques 2Z sont des protections métalliques intégrées de chaque côté du roulement. Elles assurent une protection efficace contre les poussières et les corps étrangers solides, tout en limitant les frottements par rapport à des joints à contact, ce qui permet d'atteindre une vitesse limite de 23 500 tr/min.
Comment interpréter les capacités de charge C et C0 pour le dimensionnement ?: La charge dynamique (C) de 13 300 N est utilisée pour calculer la durée de vie nominale du roulement en rotation. La charge statique (C0) de 5 300 N sert à vérifier que les déformations permanentes au point de contact entre les billes et les chemins de roulement restent admissibles lorsque le roulement est à l'arrêt ou en mouvement très lent.
