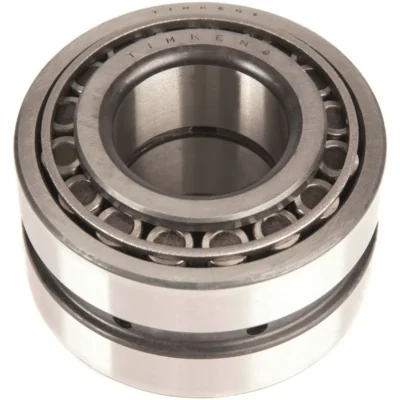

Assemblage (rlt à rlx coniques) cuvette double et deux cônes 13685-902A1 TIMKEN
Roulement à rouleaux coniques TIMKEN 13685-902A1, assemblage double rangée. Dimensions : 38,1 x 69,012 x 46,035 mm. Cage acier, charges C: 30,6kN / C0: 26,3kN.
SKU interne : 249376
- Marque
- TIMKEN
- Référence
- 13685-902A1
- Ø int.
- 38,1 mm
- Ø ext.
- 69,012 mm
- Largeur
- 46,035 mm
Sur devisRéponse sous 24 h ouvrées
- Expédition directe fournisseur
- Numéro de suivi communiqué par email
Spécifications techniques TIMKEN 13685-902A1
- Côte
- Iso
- Largeur
- 46,035 mm
- Ø ext.
- 69,012 mm
- Ø int.
- 38,1 mm
- Matière de cage
- Acier
- Type de roulement
- Assemblage cuvette double - 2 cônes
- Nombre de rangées
- 2
- Précision Roulement
- Non
- Charge de base statique
- 26300 N
- Charge de base dynamique
- 30600 N
FAQ Assemblage (rlt à rlx coniques) cuvette double et deux cônes 13685-902A1
- Quelle est la configuration structurelle de cet assemblage TIMKEN ?
- Ce roulement est un assemblage à deux rangées de rouleaux coniques, composé d'une cuvette double et de deux cônes. Cette conception permet de supporter des charges combinées (radiales et axiales) dans un encombrement axial optimisé.
- Comment interpréter les capacités de charge dynamique et statique pour le dimensionnement ?
- La charge dynamique de 30 600 N est utilisée pour calculer la durée de vie en rotation, tandis que la charge statique de 26 300 N définit la limite de charge admissible sans déformation permanente. Assurez-vous que les efforts appliqués en service ne dépassent pas ces valeurs nominales selon les normes ISO en vigueur.
- Quelles précautions observer lors de l'intégration de cet assemblage ?
- L'assemblage comporte une cage en acier nécessitant une lubrification adaptée pour limiter les frottements entre les éléments roulants. Lors du montage, veillez à respecter les tolérances d'ajustement sur l'arbre et dans le logement pour garantir le jeu interne requis par la configuration à deux rangées.
