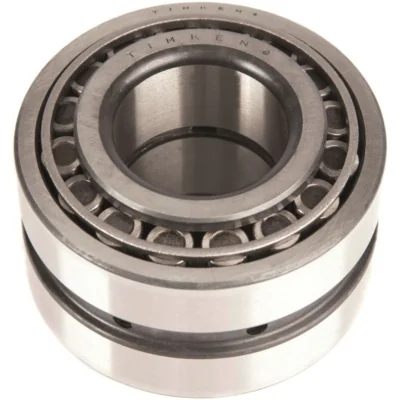

Assemblage (rlt à rlx coniques) cuvette double et deux cônes 387S/384ED TIMKEN

Spécifications techniques TIMKEN 387S/384ED

Côte

Iso

Largeur

49,2 mm

Ø ext.

100 mm

Ø int.

57,15 mm

Matière de cage

Acier

Type de roulement

Assemblage cuvette double - 2 cônes

Nombre de rangées

2

Précision Roulement

Non

Charge de base statique

188000 N

Charge de base dynamique

214000 N

FAQ Assemblage (rlt à rlx coniques) cuvette double et deux cônes 387S/384ED

Quelle est la capacité de charge de cet assemblage pour le dimensionnement ?

Cet assemblage à deux rangées présente une charge de base dynamique de 214 000 N et une charge de base statique de 188 000 N. Ces valeurs permettent de valider la tenue du roulement sous des charges radiales et axiales combinées selon les méthodes de calcul standard ISO pour les roulements à rouleaux coniques.

Quelles sont les précautions à prendre lors du montage de cet assemblage ?

L'assemblage comprend une cuvette double et deux cônes distincts. Il est impératif de respecter l'alignement des pistes lors de l'insertion pour éviter tout endommagement des rouleaux et de s'assurer que l'ajustement sur l'arbre et dans le logement respecte les tolérances prévues pour les montages à rouleaux coniques.

La cage en acier est-elle adaptée aux conditions d'emploi industrielles sévères ?

La cage en acier offre une excellente robustesse mécanique et une bonne stabilité thermique pour les applications industrielles standard. Ce matériau est préconisé pour maintenir la géométrie des rouleaux sous des charges dynamiques élevées, garantissant ainsi la longévité de l'assemblage dans des environnements mécaniques exigeants.
