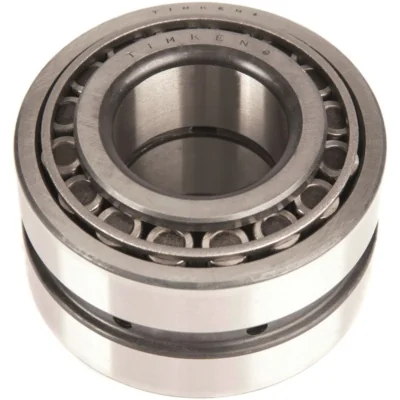

Assemblage (rlt à rlx coniques) cuvette double et deux cônes 64450-90031 TIMKEN

Spécifications techniques TIMKEN 64450-90031

Côte

Iso

Largeur

92,075 mm

Ø ext.

177,8 mm

Ø int.

114,3 mm

Matière de cage

Acier

Type de roulement

Assemblage cuvette double - 2 cônes

Nombre de rangées

2

Précision Roulement

Précision

Charge de base statique

108000 N

Charge de base dynamique

188400 N

FAQ Assemblage (rlt à rlx coniques) cuvette double et deux cônes 64450-90031

Quelle est la capacité de charge de cet assemblage pour le dimensionnement ?

Cet assemblage présente une capacité de charge dynamique de 188 400 N et une charge statique de base de 108 000 N. Ces valeurs permettent de valider la tenue du roulement sous des charges combinées radiales et axiales selon les méthodes de calcul standard ISO pour les roulements à rouleaux coniques.

Quelle est la configuration structurelle de ce roulement TIMKEN ?

Il s'agit d'un assemblage à deux rangées composé d'une cuvette double et de deux cônes distincts. Cette conception est optimisée pour supporter des charges radiales et axiales importantes dans les deux sens, tout en assurant une grande rigidité de l'ensemble monté.

Quelles précautions observer lors du montage de cet assemblage ?

Le montage doit respecter les tolérances d'ajustement préconisées pour les roulements de précision afin de garantir le jeu interne requis. La cage en acier doit être manipulée avec précaution pour éviter toute déformation avant l'insertion des deux cônes dans la cuvette double.
