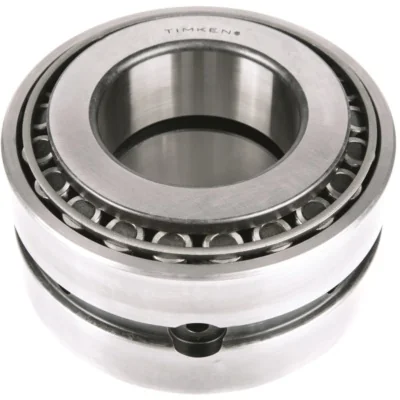

Assemblage (rlt à rlx coniques) cuvette double et deux cônes 99550-90182 TIMKEN

Spécifications techniques TIMKEN 99550-90182

Côte

Iso

Largeur

149,225 mm

Ø ext.

254 mm

Ø int.

139,7 mm

Matière de cage

Acier

Type de roulement

Assemblage cuvette double - 2 cônes

Nombre de rangées

2

Précision Roulement

Non

Charge de base statique

258000 N

Charge de base dynamique

462000 N

FAQ Assemblage (rlt à rlx coniques) cuvette double et deux cônes 99550-90182

Quelle est la capacité de charge de cet assemblage pour le dimensionnement ?

Cet assemblage à deux rangées présente une capacité de charge dynamique de 462 000 N et une charge statique de base de 258 000 N. Ces valeurs doivent être comparées aux efforts radiaux et axiaux de votre application pour valider la durée de vie théorique selon les méthodes de calcul Timken.

Quelle est la configuration structurelle de ce roulement ?

Il s'agit d'un assemblage de type cuvette double avec deux cônes distincts, formant un roulement à rouleaux coniques à deux rangées. Cette conception est optimisée pour supporter des charges combinées élevées dans des montages industriels nécessitant une grande rigidité.

Quelles précautions prendre lors de l'intégration de ce roulement ?

Le roulement est équipé d'une cage en acier. Lors du montage, assurez-vous de respecter les tolérances d'alésage et d'arbre conformes aux cotes ISO (139,7 mm intérieur, 254 mm extérieur) pour garantir le jeu interne opérationnel requis par l'assemblage.
