Quelle est l'incidence du jeu interne C3 sur le montage de ce roulement ?

Le jeu interne C3 est supérieur au jeu normal, ce qui permet de compenser des dilatations thermiques importantes en fonctionnement. Ce jeu est particulièrement adapté aux montages où les différences de température entre la bague intérieure et la bague extérieure sont élevées.

Pourquoi choisir une cage massive en laiton pour cette référence ?

La cage massive en laiton offre une excellente résistance mécanique et une meilleure stabilité dimensionnelle dans des conditions de fonctionnement sévères. Elle est préconisée pour les applications soumises à des vibrations ou des vitesses de rotation élevées par rapport aux cages en acier embouti.

Comment interpréter les capacités de charge C et C0 pour le dimensionnement ?

La charge dynamique (104 000 N) permet de calculer la durée de vie nominale du roulement en rotation, tandis que la charge statique (68 000 N) définit la limite de déformation permanente admissible à l'arrêt. Ces valeurs doivent être comparées aux efforts réels appliqués sur votre mécanisme pour garantir la conformité aux normes de calcul ISO 281.

Abbildungen unverbindlich

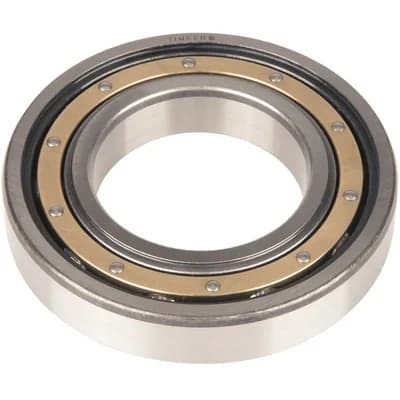

Roulements à Billes 6314MB-C3 TIMKEN

Roulement à billes TIMKEN 6314MB-C3, série 6300, dimensions 70x150x35 mm. Équipé d'une cage massive en laiton et jeu interne C3 pour usage industriel.

Interne SKU: 1012192

Marke: TIMKEN
Referenz: 6314MB-C3
Innen-Ø: 70 mm
Außen-Ø: 150 mm
Breite: 35 mm
Dichtungsart: Sans
Innenspiel: C3

Sur devisRéponse sous 24 h ouvrées

Direktversand ab Lieferant
Sendungsnummer per E-Mail mitgeteilt

Technische Daten TIMKEN 6314MB-C3

Breite: 35 mm
Nut: Sans
Außen-Ø: 150 mm
Innen-Ø: 70 mm
Innenspiel: C3
Käfigwerkstoff: Massive en laiton
Reihenzahl: 1
Lagerbaureihe: 6300
Dichtungsart: Sans
Statische Tragzahl: 68000 N
Dynamische Tragzahl: 104000 N

FAQ Roulements à Billes 6314MB-C3

Quelle est l'incidence du jeu interne C3 sur le montage de ce roulement ?: Le jeu interne C3 est supérieur au jeu normal, ce qui permet de compenser des dilatations thermiques importantes en fonctionnement. Ce jeu est particulièrement adapté aux montages où les différences de température entre la bague intérieure et la bague extérieure sont élevées.
Pourquoi choisir une cage massive en laiton pour cette référence ?: La cage massive en laiton offre une excellente résistance mécanique et une meilleure stabilité dimensionnelle dans des conditions de fonctionnement sévères. Elle est préconisée pour les applications soumises à des vibrations ou des vitesses de rotation élevées par rapport aux cages en acier embouti.
Comment interpréter les capacités de charge C et C0 pour le dimensionnement ?: La charge dynamique (104 000 N) permet de calculer la durée de vie nominale du roulement en rotation, tandis que la charge statique (68 000 N) définit la limite de déformation permanente admissible à l'arrêt. Ces valeurs doivent être comparées aux efforts réels appliqués sur votre mécanisme pour garantir la conformité aux normes de calcul ISO 281.

Varianten vergleichen (84)

Référence	Dichtung	Lagerluft	Prix HT
1010767	Z	Normal	Sur devisRéponse sous 24 h ouvrées
1010768	Z	C3	Sur devisRéponse sous 24 h ouvrées
1010838	RS	C3	Sur devisRéponse sous 24 h ouvrées
1010918	—	—	Sur devisRéponse sous 24 h ouvrées
1011259	2Z	C4	Sur devisRéponse sous 24 h ouvrées
1011260	Sans	C4	Sur devisRéponse sous 24 h ouvrées
1011263	RS	Normal	Sur devisRéponse sous 24 h ouvrées
1012192	Sans	C3	Sur devisRéponse sous 24 h ouvrées
1012370	—	—	Sur devisRéponse sous 24 h ouvrées
163983	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
163984	2Z	—	Sur devisRéponse sous 24 h ouvrées
163985	Z	—	Sur devisRéponse sous 24 h ouvrées
163986	Z	—	Sur devisRéponse sous 24 h ouvrées
169078	Sans	C3	Sur devisRéponse sous 24 h ouvrées
169080	Sans	C4	Sur devisRéponse sous 24 h ouvrées
169086	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
169087	2RS	C3	Sur devisRéponse sous 24 h ouvrées
169088	2RS	C3	Sur devisRéponse sous 24 h ouvrées
169090	2RS	C3	Sur devisRéponse sous 24 h ouvrées
169092	2RS	—	Sur devisRéponse sous 24 h ouvrées
169094	2RS	Normal	Sur devisRéponse sous 24 h ouvrées
169095	2Z	C3	Sur devisRéponse sous 24 h ouvrées
169096	2Z	C3	Sur devisRéponse sous 24 h ouvrées
169097	2Z	C3	Sur devisRéponse sous 24 h ouvrées
169098	2Z	C3	Sur devisRéponse sous 24 h ouvrées
169099	2Z	Normal	Sur devisRéponse sous 24 h ouvrées
169100	2Z	Normal	Sur devisRéponse sous 24 h ouvrées
169111	Sans	C3	Sur devisRéponse sous 24 h ouvrées
169113	Sans	C3	Sur devisRéponse sous 24 h ouvrées
169114	RS	Normal	Sur devisRéponse sous 24 h ouvrées
169117	Z	C3	Sur devisRéponse sous 24 h ouvrées
169118	Z	C3	Sur devisRéponse sous 24 h ouvrées
169120	Z	Normal	Sur devisRéponse sous 24 h ouvrées
223225	Sans	C3	Sur devisRéponse sous 24 h ouvrées
223227	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
233860	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
233861	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
233862	—	—	Sur devisRéponse sous 24 h ouvrées
233863	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
233864	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
233865	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
233870	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
233871	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
233872	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
233873	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
233874	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
233875	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
352558	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
353015	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
353016	Sans	C3	Sur devisRéponse sous 24 h ouvrées
353020	Z	Normal	Sur devisRéponse sous 24 h ouvrées
397023	RS	Normal	Sur devisRéponse sous 24 h ouvrées
397024	Z	Normal	Sur devisRéponse sous 24 h ouvrées
397025	Z	C3	Sur devisRéponse sous 24 h ouvrées
397391	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
397392	2RS	Normal	Sur devisRéponse sous 24 h ouvrées
397393	2RS	C3	Sur devisRéponse sous 24 h ouvrées
397394	Sans	C3	Sur devisRéponse sous 24 h ouvrées
397395	2Z	Normal	Sur devisRéponse sous 24 h ouvrées
397396	2Z	C3	Sur devisRéponse sous 24 h ouvrées
722420	—	—	Sur devisRéponse sous 24 h ouvrées
722421	—	—	Sur devisRéponse sous 24 h ouvrées
946501	2RS	C3	Sur devisRéponse sous 24 h ouvrées
946502	2RS	Normal	Sur devisRéponse sous 24 h ouvrées
946503	2Z	C3	Sur devisRéponse sous 24 h ouvrées
946504	2Z	Normal	Sur devisRéponse sous 24 h ouvrées
946505	Sans	C3	Sur devisRéponse sous 24 h ouvrées
946506	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
946970	—	—	Sur devisRéponse sous 24 h ouvrées
946971	—	—	Sur devisRéponse sous 24 h ouvrées
946972	—	—	Sur devisRéponse sous 24 h ouvrées
947201	—	—	Sur devisRéponse sous 24 h ouvrées
947202	—	—	Sur devisRéponse sous 24 h ouvrées
947203	—	—	Sur devisRéponse sous 24 h ouvrées
947204	—	—	Sur devisRéponse sous 24 h ouvrées
947205	—	—	Sur devisRéponse sous 24 h ouvrées
947313	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
947913	Sans	Normal	Sur devisRéponse sous 24 h ouvrées
991898	—	—	Sur devisRéponse sous 24 h ouvrées
992844	RS	C3	Sur devisRéponse sous 24 h ouvrées
993087	2RZ	Normal	Sur devisRéponse sous 24 h ouvrées
993088	2RZ	C3	Sur devisRéponse sous 24 h ouvrées
993195	—	C3	Sur devisRéponse sous 24 h ouvrées
998045	—	—	Sur devisRéponse sous 24 h ouvrées
