Quelle est l'incidence du jeu interne C3 sur le montage de ce roulement ?

Le jeu interne C3 est supérieur au jeu normal, ce qui permet de compenser des dilatations thermiques plus importantes entre la bague intérieure et extérieure. Ce choix est préconisé pour des applications présentant des gradients de température élevés ou des ajustements serrés sur l'arbre.

Comment interpréter les capacités de charge dynamique et statique pour le dimensionnement ?

La charge dynamique de 123 000 N est utilisée pour calculer la durée de vie nominale en rotation, tandis que la charge statique de 86 500 N définit la limite de déformation permanente admissible. Ces valeurs permettent de valider la tenue du roulement sous les efforts radiaux appliqués en service.

Ce roulement est-il interchangeable avec d'autres références de série 6316 ?

Oui, la référence 6316C3 respecte les dimensions normalisées de la série 6300 (80x170x39 mm). L'interchangeabilité avec d'autres marques est possible sous réserve de respecter le jeu interne C3 requis par votre montage et l'absence d'étanchéité intégrée.

Abbildungen unverbindlich

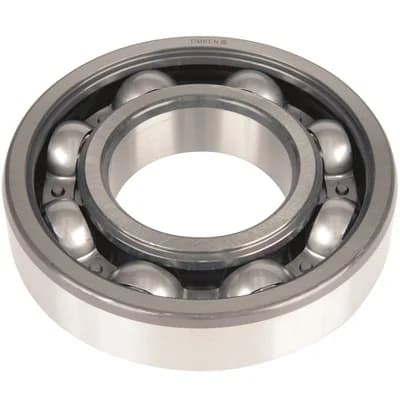

Roulement à billes 6316C3 TIMKEN

Roulement à billes TIMKEN 6316C3, série 6300. Dimensions : 80x170x39 mm. Jeu interne C3, charges dynamique 123 kN et statique 86,5 kN. Sans étanchéité.

Interne SKU: 397402

Marke: TIMKEN
Referenz: 6316C3
Innen-Ø: 80 mm
Außen-Ø: 170 mm
Breite: 39 mm
Dichtungsart: Sans
Innenspiel: C3

Sur devisRéponse sous 24 h ouvrées

Direktversand ab Lieferant
Sendungsnummer per E-Mail mitgeteilt

Technische Daten TIMKEN 6316C3

Breite: 39 mm
Nut: Sans
Außen-Ø: 170 mm
Innen-Ø: 80 mm
Innenspiel: C3
Reihenzahl: 1
Lagerbaureihe: 6300
Dichtungsart: Sans
Statische Tragzahl: 86500 N
Dynamische Tragzahl: 123000 N

FAQ Roulement à billes 6316C3

Quelle est l'incidence du jeu interne C3 sur le montage de ce roulement ?: Le jeu interne C3 est supérieur au jeu normal, ce qui permet de compenser des dilatations thermiques plus importantes entre la bague intérieure et extérieure. Ce choix est préconisé pour des applications présentant des gradients de température élevés ou des ajustements serrés sur l'arbre.
Comment interpréter les capacités de charge dynamique et statique pour le dimensionnement ?: La charge dynamique de 123 000 N est utilisée pour calculer la durée de vie nominale en rotation, tandis que la charge statique de 86 500 N définit la limite de déformation permanente admissible. Ces valeurs permettent de valider la tenue du roulement sous les efforts radiaux appliqués en service.
Ce roulement est-il interchangeable avec d'autres références de série 6316 ?: Oui, la référence 6316C3 respecte les dimensions normalisées de la série 6300 (80x170x39 mm). L'interchangeabilité avec d'autres marques est possible sous réserve de respecter le jeu interne C3 requis par votre montage et l'absence d'étanchéité intégrée.
