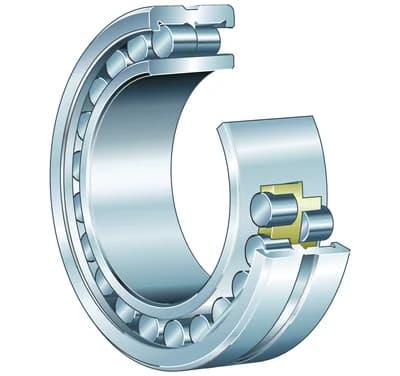

Roulement de broche NNU4922-S-M-SP FAG
Roulement de broche FAG NNU4922-S-M-SP, type NNU à rouleaux cylindriques. Dimensions : 110x150 mm. Haute précision pour applications industrielles.
Internal SKU: 1009742
- Brand
- FAG
- Reference
- NNU4922-S-M-SP
- Inner Ø
- 110 mm
- Outer Ø
- 150 mm
Sur devisRéponse sous 24 h ouvrées
- Direct shipping from supplier
- Tracking number sent by email
Technical specifications FAG NNU4922-S-M-SP
- Outer Ø
- 150 mm
- Inner Ø
- 110 mm
- Shoulder
- Epaulement fixe par bague extérieure (NNU)
- Static basic load rating
- 270000 N
- Dynamic basic load rating
- 132000 N
FAQ Roulement de broche NNU4922-S-M-SP
- Quelle est la signification de la désignation NNU pour ce roulement ?
- La désignation NNU indique une configuration de roulement à rouleaux cylindriques avec une bague extérieure possédant trois épaulements fixes. Cette conception est spécifiquement optimisée pour le guidage de broches de machines-outils nécessitant une grande rigidité radiale.
- Comment interpréter les capacités de charge C et C0 pour le dimensionnement ?
- La charge dynamique (C) de 132 000 N permet de calculer la durée de vie nominale en rotation, tandis que la charge statique (C0) de 270 000 N définit la limite de déformation permanente admissible. Ces valeurs doivent être comparées aux efforts réels de votre application pour garantir l'intégrité mécanique du montage.
- Quelles précautions prendre lors de l'intégration de ce roulement de broche ?
- En tant que roulement de précision, le montage doit être réalisé dans un environnement propre pour éviter toute pollution des chemins de roulement. Assurez-vous que les tolérances de l'arbre et du logement sont conformes aux spécifications de montage pour roulements de broche afin de respecter le jeu de fonctionnement prévu.
