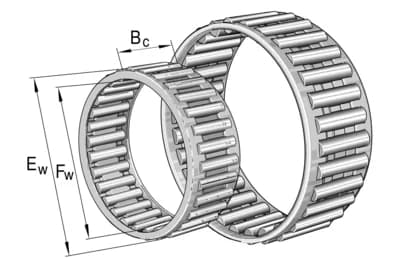

Cage à aiguilles K9X12X10-TV/0-7 INA

Technical specifications INA K9X12X10-TV/0-7

Width

10 mm

Outer Ø

12 mm

Inner Ø

9 mm

Max speed

31000 tr/min

Base speed

27500 tr/min

Static basic load rating

5000 N

Dynamic basic load rating

4500 N

FAQ Cage à aiguilles K9X12X10-TV/0-7

Comment interpréter les capacités de charge dynamique et statique pour le dimensionnement ?

La charge dynamique de 4500 N est utilisée pour calculer la durée de vie nominale en rotation, tandis que la charge statique de 5000 N définit la limite de déformation permanente admissible. Pour une fiabilité optimale, assurez-vous que les charges appliquées en service ne dépassent pas ces valeurs de base normalisées.

Quelles sont les précautions à prendre concernant la vitesse de rotation ?

Ce roulement est conçu pour une vitesse de base de 27 500 tr/min et peut atteindre une vitesse limite de 31 000 tr/min. Il est impératif de respecter ces seuils pour éviter une surchauffe de la cage et garantir l'intégrité du guidage à aiguilles.

Quelles sont les exigences de montage pour ce type de cage à aiguilles ?

La cage à aiguilles nécessite des pistes de roulement trempées et rectifiées sur l'arbre et dans le logement pour assurer la dureté nécessaire au chemin de roulement. La précision géométrique des surfaces de contact est déterminante pour la durée de vie et le bon fonctionnement du roulement.
