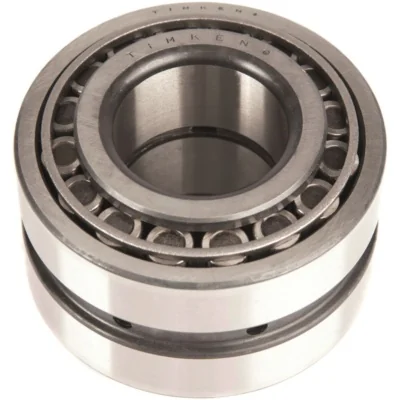

Assemblage (rlt à rlx coniques) cuvette double et deux cônes 13685-90063 TIMKEN
Roulement à rouleaux coniques TIMKEN 13685-90063, assemblage double rangée. Ø int. 38,1 mm, Ø ext. 69,012 mm, largeur 46,035 mm. Cage acier.
Internal SKU: 249374
- Brand
- TIMKEN
- Reference
- 13685-90063
- Inner Ø
- 38,1 mm
- Outer Ø
- 69,012 mm
- Width
- 46,035 mm
Sur devisRéponse sous 24 h ouvrées
- Direct shipping from supplier
- Tracking number sent by email
Technical specifications TIMKEN 13685-90063
- Dimension
- Iso
- Width
- 46,035 mm
- Outer Ø
- 69,012 mm
- Inner Ø
- 38,1 mm
- Cage material
- Acier
- Bearing type
- Assemblage cuvette double - 2 cônes
- Number of rows
- 2
- Bearing accuracy
- Non
- Static basic load rating
- 26300 N
- Dynamic basic load rating
- 30600 N
FAQ Assemblage (rlt à rlx coniques) cuvette double et deux cônes 13685-90063
- Quelle est la capacité de charge de cet assemblage pour le dimensionnement ?
- Cet assemblage présente une charge de base dynamique de 30 600 N et une charge de base statique de 26 300 N. Ces valeurs doivent être comparées aux efforts radiaux et axiaux de votre application pour valider la durée de vie théorique selon les méthodes de calcul ISO.
- Quelle est la configuration structurelle de ce roulement TIMKEN ?
- Il s'agit d'un roulement à rouleaux coniques à deux rangées, composé d'une cuvette double et de deux cônes distincts. Cette conception permet de supporter des charges combinées (radiales et axiales) tout en assurant une grande rigidité de l'ensemble.
- Quelles sont les précautions à prendre lors de l'intégration de ce modèle ?
- Le roulement est équipé d'une cage en acier, adaptée aux environnements industriels standards. Lors du montage, assurez-vous de respecter les tolérances d'alésage et d'arbre conformes aux cotes ISO de 38,1 mm et 69,012 mm pour garantir le jeu de fonctionnement optimal.
