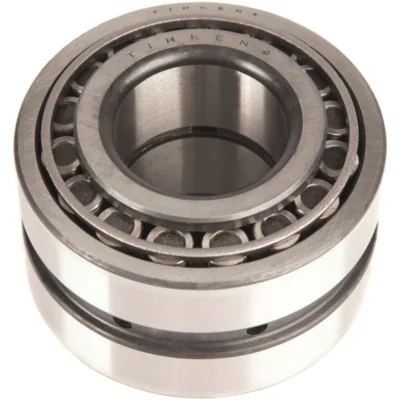

Assemblage (rlt à rlx coniques) cuvette double et deux cônes 387A-90349 TIMKEN

Technical specifications TIMKEN 387A-90349

Dimension

Iso

Width

49,2 mm

Outer Ø

100 mm

Inner Ø

57,15 mm

Cage material

Acier

Bearing type

Assemblage cuvette double - 2 cônes

Number of rows

2

Bearing accuracy

Non

Static basic load rating

42200 N

Dynamic basic load rating

48200 N

FAQ Assemblage (rlt à rlx coniques) cuvette double et deux cônes 387A-90349

Quelle est la configuration de cet assemblage TIMKEN ?

Ce roulement est un assemblage à double rangée composé d'une cuvette double et de deux cônes distincts. Cette conception permet de supporter des charges combinées radiales et axiales dans un encombrement optimisé.

Comment interpréter les capacités de charge de ce roulement ?

La charge de base dynamique est de 48 200 N et la charge de base statique est de 42 200 N. Ces valeurs servent au dimensionnement du roulement pour assurer la durée de vie nominale sous les conditions de charge d'application définies selon les méthodes de calcul TIMKEN.

Quelles sont les précautions liées à la conception de ce roulement ?

Il s'agit d'un assemblage de précision de type ISO avec une cage en acier. Lors du montage, le respect des jeux internes et l'alignement des deux cônes par rapport à la cuvette double sont déterminants pour garantir la répartition uniforme des charges sur les deux rangées.
