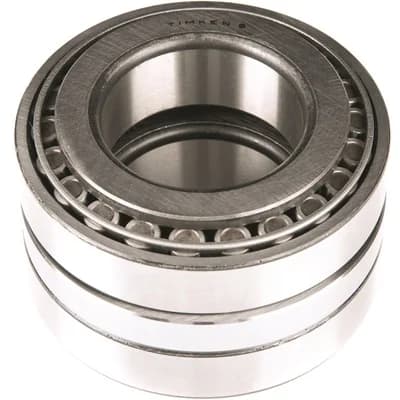

Assemblage (rlt à rlx coniques) entretoisé - montage direct JHM720249-90K03 TIMKEN
Roulement à rouleaux coniques TIMKEN JHM720249-90K03, assemblage entretoisé 2 rangées, dimensions 100x160x82 mm. Capacité dynamique 187 kN, cage acier.
Internal SKU: 251630
- Brand
- TIMKEN
- Reference
- JHM720249-90K03
- Inner Ø
- 100 mm
- Outer Ø
- 160 mm
- Width
- 82 mm
Sur devisRéponse sous 24 h ouvrées
- Direct shipping from supplier
- Tracking number sent by email
Technical specifications TIMKEN JHM720249-90K03
- Dimension
- Iso
- Width
- 82 mm
- Outer Ø
- 160 mm
- Inner Ø
- 100 mm
- Cage material
- Acier
- Bearing type
- Assemblage entretoisé - montage direct
- Number of rows
- 2
- Bearing accuracy
- Non
- Static basic load rating
- 130000 N
- Dynamic basic load rating
- 187000 N
FAQ Assemblage (rlt à rlx coniques) entretoisé - montage direct JHM720249-90K03
- Quelle est la particularité de cet assemblage entretoisé par rapport à un roulement standard ?
- Cet assemblage est conçu pour un montage direct, intégrant une entretoise qui permet de définir le jeu interne du roulement sans nécessiter de réglage manuel lors de l'installation. Cette configuration à deux rangées assure une rigidité accrue et une simplification du montage sur l'arbre.
- Comment interpréter les capacités de charge dynamique et statique pour le dimensionnement ?
- La charge dynamique de 187 000 N est utilisée pour calculer la durée de vie nominale en rotation, tandis que la charge statique de 130 000 N sert à évaluer la résistance aux déformations permanentes sous charge à l'arrêt ou à très faible vitesse. Ces valeurs permettent de valider la tenue du roulement face aux efforts radiaux et axiaux combinés propres aux roulements coniques.
- Quelles précautions prendre lors du montage de cet assemblage à cage acier ?
- Le montage doit être effectué en respectant les tolérances d'ajustement ISO pour les portées d'arbre et de logement afin de garantir le bon fonctionnement de l'assemblage entretoisé. Il est impératif d'éviter tout choc direct sur les bagues ou la cage en acier lors de l'insertion pour ne pas altérer la géométrie interne prédéfinie.
