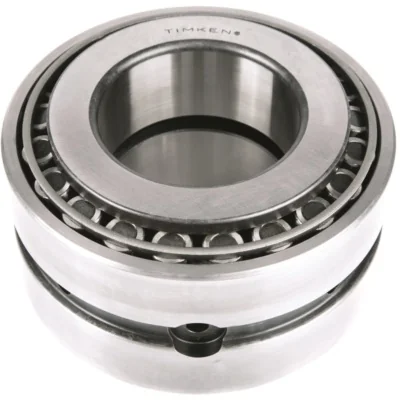

Assemblage (rlt à rlx coniques) cuvette double et deux cônes L163149-90051 TIMKEN

Technical specifications TIMKEN L163149-90051

Dimension

Iso

Width

136,525 mm

Outer Ø

444,5 mm

Inner Ø

355,6 mm

Cage material

Acier

Bearing type

Assemblage cuvette double - 2 cônes

Number of rows

2

Bearing accuracy

Non

Static basic load rating

287000 N

Dynamic basic load rating

888000 N

FAQ Assemblage (rlt à rlx coniques) cuvette double et deux cônes L163149-90051

Comment interpréter les capacités de charge dynamique et statique pour le dimensionnement ?

La charge dynamique de 888 000 N permet de calculer la durée de vie nominale du roulement en conditions de rotation. La charge statique de 287 000 N définit la limite de charge admissible avant l'apparition de déformations permanentes sur les chemins de roulement. Ces valeurs doivent être comparées aux efforts réels appliqués à votre mécanisme pour garantir l'intégrité de l'assemblage.

Quelle est la configuration spécifique de cet assemblage TIMKEN ?

Ce roulement est un assemblage à deux rangées composé d'une cuvette double et de deux cônes distincts. Cette conception permet de supporter des charges radiales et axiales combinées dans les deux sens, conformément aux propriétés mécaniques des roulements à rouleaux coniques de type ISO.

Quelles précautions prendre lors de l'installation de cet assemblage à deux cônes ?

L'assemblage doit être manipulé avec précaution pour maintenir l'alignement des deux cônes au sein de la cuvette double. Étant donné la présence d'une cage en acier, assurez-vous que le montage respecte les tolérances d'ajustement ISO pour éviter toute contrainte excessive sur les éléments roulants lors de la mise en service.
