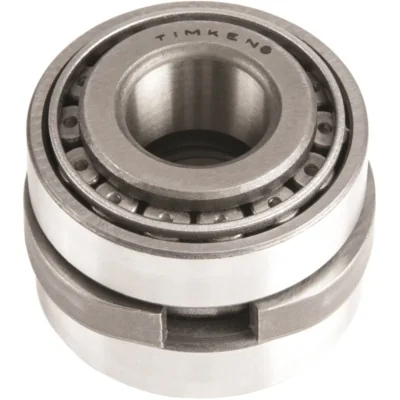

Assemblage (rlt à rlx coniques) entretoisé - montage indirect LM603049-90028 TIMKEN

Technical specifications TIMKEN LM603049-90028

Dimension

Iso

Width

44,247 mm

Outer Ø

77,788 mm

Inner Ø

45,242 mm

Cage material

Acier

Bearing type

Assemblage entretoisé - montage indirect

Number of rows

2

Bearing accuracy

Non

Static basic load rating

29900 N

Dynamic basic load rating

35000 N

FAQ Assemblage (rlt à rlx coniques) entretoisé - montage indirect LM603049-90028

Quelle est la configuration de montage de cet assemblage TIMKEN ?

Cet assemblage est conçu pour un montage indirect, caractérisé par une disposition des roulements à rouleaux coniques en opposition. Cette configuration permet de supporter des charges combinées radiales et axiales dans les deux sens tout en assurant une grande rigidité de l'ensemble.

Comment interpréter les capacités de charge dynamique et statique pour le dimensionnement ?

La charge dynamique de 35 000 N est utilisée pour calculer la durée de vie nominale du roulement en rotation. La charge statique de 29 900 N sert à vérifier que les déformations permanentes restent admissibles lors de charges appliquées à l'arrêt ou à très faible vitesse.

Quelles sont les précautions liées à la conception de cet assemblage entretoisé ?

L'assemblage entretoisé est fourni comme une unité prête à l'emploi, garantissant le jeu interne prédéfini par le fabricant. Lors du montage, il est impératif de respecter les tolérances d'ajustement sur l'arbre et dans le logement pour ne pas altérer les caractéristiques de fonctionnement de cet ensemble à deux rangées.
