Roulement de broche B7006-E-T-P4S-DUM FAG

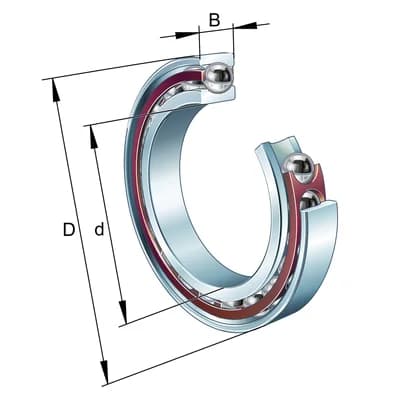

Technical specifications FAG B7006-E-T-P4S-DUM

Width

13 mm

Outer Ø

55 mm

Inner Ø

30 mm

Static basic load rating

6400 N

Dynamic basic load rating

13700 N

Outer ring width

26 mm

FAQ Roulement de broche B7006-E-T-P4S-DUM

Quelle est la signification de la désignation DUM pour ce roulement ?

Le suffixe DUM indique que ce roulement est configuré en jeu universel apparié. Cette disposition permet un montage en tandem, en O ou en X, garantissant une répartition optimale des charges sur les broches de haute précision.

Comment interpréter les capacités de charge C et C0 pour le dimensionnement ?

La charge dynamique (C) de 13700 N est utilisée pour calculer la durée de vie en rotation, tandis que la charge statique (C0) de 6400 N définit la limite de déformation permanente admissible. Ces valeurs doivent être comparées aux efforts réels appliqués sur votre broche pour assurer la pérennité du montage.

Pourquoi la largeur de la bague extérieure diffère-t-elle de la largeur nominale ?

La largeur de la bague extérieure est de 26 mm, contre 13 mm pour la bague intérieure. Cette géométrie spécifique est propre à la conception des roulements de broche FAG pour faciliter l'intégration dans des logements de précision et optimiser le guidage axial.
