Roulement de broche B7006-C-T-P4S-DUM FAG

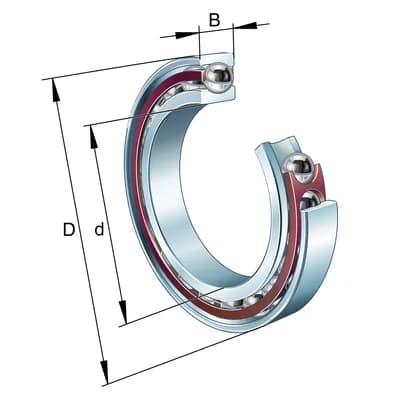

Technical specifications FAG B7006-C-T-P4S-DUM

Width

13 mm

Outer Ø

55 mm

Inner Ø

30 mm

Static basic load rating

6700 N

Dynamic basic load rating

14400 N

Outer ring width

26 mm

FAQ Roulement de broche B7006-C-T-P4S-DUM

Quelle est la signification de la désignation 'DUM' pour ce roulement ?

Le suffixe DUM indique que ce roulement est configuré pour un montage universel en paire, en disposition dos à dos (DB) ou face à face (DF). Cette configuration permet d'obtenir une répartition optimale des charges axiales et radiales dans les applications de broches haute précision.

Comment interpréter les capacités de charge C et C0 pour le dimensionnement ?

La charge dynamique (C) de 14400 N est utilisée pour calculer la durée de vie nominale en rotation, tandis que la charge statique (C0) de 6700 N définit la limite de charge admissible avant déformation permanente. Pour une application de broche, assurez-vous que les efforts combinés restent inférieurs à ces valeurs pour garantir la précision de rotation.

Quelles précautions prendre lors du montage de ce roulement de précision ?

La classe de précision P4S impose une manipulation dans un environnement propre et exempt de poussières. En raison de sa conception spécifique pour broches, le montage doit être effectué avec un outillage adapté pour éviter tout choc sur les bagues, garantissant ainsi le respect des tolérances dimensionnelles strictes.

Compare variants (8)
